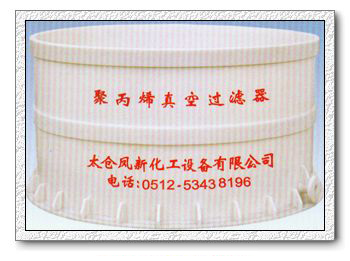

真空过滤器

操作压力-0.1MPa,操作温度PP-10℃～120℃。

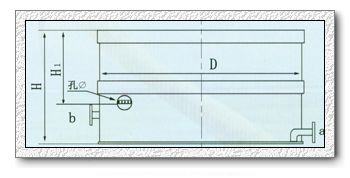

容积	公称通径 D	滤板高 H2	总高 H	出液口a	抽气口b	孔
0.3m3	800	400	850	Dg25	Dg25	8
0.5m3	1000	500	1000	Dg40	Dg25	10
1m3	1200	900	1500	Dg40	Dg40	10
1.5m3	1400	750	1400	Dg50	Dg40	12
2m3	1600	750	1400	Dg50	Dg50	12

注: 管口方位及尺寸均可按客户要求制造，管口法兰标准为国标1.0Mpa。

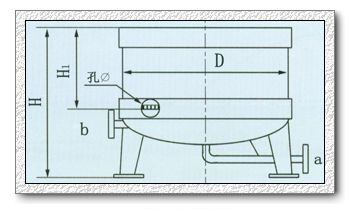

容积	公称直径 Dg	滤板高 H2	总高 H	出液口a	抽气口b	孔
0.5m3	1000	800	1000	Dg40	Dg25	10
1m3	1200	700	900	Dg40	Dg40	10
1.5m3	1500	800	1000	Dg50	Dg40	12
2m3	1600	800	1000	Dg50	Dg40	12
2.5m3	1800	800	1000	Dg50	Dg40	14
3m3	2000	800	1000	Dg50	Dg50	14

注: 管口方位及尺寸均可按客户要求制造，管口法兰标准为国标1.0Mpa。              单位mm
